从五个方面说明普通电机不能当变频电机使用的原因

编辑：高效节能变频电机专家　　来源：西安西玛电机　　发布时间：2020-11-09 11:15:26

摘要：普通电机即工频电机只需要考虑启动过程和工频一个点的工作情况，然后设计电机；而变频电机需要考虑启动过程和变频范围内的所有点工作情况，然后设计电机。

从五个方面说明普通电机不能当变频电机使用的原因

      普通电动机是按恒频恒压设计的，不可能完全适应变频器调速的要求，因此不能多做变频电机使用。接下来，西安西玛电机有限公司技术人员从五个方面为大家说明普通电机不能当变频电机使用的原因，希望对大家能有所帮助。
      1、变频器对电机的影响主要在电动机的效率和温升

      变频器在运行中能产生不同程度的谐波电压和电流，使电动机在非正弦电压、电流下运行，里面的高次谐波会引起电动机定子铜耗、转子铜耗、铁耗及附加损耗增加，最为显著的是转子铜耗，这些损耗会使电动机额外发热，效率降低，输出功率减小，普通电动机温升一般要增加10%－20%。

      2、电动机的绝缘强度问题

      变频器载波频率从几千到十几千赫，使得电动机定子绕组要承受很高的电压上升率，相当于对电动机施加陡度很大的冲击电压，使电动机的匝间绝缘承受较为严重的考验。

      3、谐波电磁噪声与震动

      普通电动机采用变频器供电时，会使由电磁、机械、通风等因素所引起的震动和噪声变的更加复杂。变频电源中含有的各次谐波与电动机电磁部分固有空间谐波相互干涉，形成各种电磁激振力，从而加大噪声。由于电动机的工作频率范围宽，转速变化范围大，各种电磁力波的频率很难避开电动机的各结构件的固有振动频率。

      4、低转速时的冷却问题

      当电源频率较低时，电源中的高次谐波所引起的损耗较大；其次变通电机转速降低时，冷却风量与转速的三次方成正比减小，致使电机热量散发不出去，温升急剧增加，难以实现恒转矩输出。

      5、针对以上情况，变频电机采用以下设计

      尽可能减小定子和转子电阻，降低基波铜耗，以弥补高次谐波引起的铜耗增加。

      主磁场不饱和设计，一是考虑高次谐波会加深磁路饱和，二是考虑在低频时为了提高输出转矩可适当提高变频器的输出电压。

      结构设计，主要是绝缘等级提高；对电动机的振动、噪声问题充分考虑；冷却方式采用强迫通风冷却，即主电机散热风扇采用独立的电机驱动方式，强冷风扇的作用就是为了保证电机在低转速下的冷却。

      变频电机的线圈分布电容小一点，矽钢片的电阻大些，这样高频脉冲对电机的影响就小了，电机的电感滤波效果要好些。

      普通电机即工频电机只需要考虑启动过程和工频一个点的工作情况，然后设计电机；而变频电机需要考虑启动过程和变频范围内的所有点工作情况，然后设计电机。

      为了适应变频器输出的PWM调宽波模拟正弦交流电含有大量谐波，专门制作的变频电机，其作用实际上可理解为电抗器加普通电机。

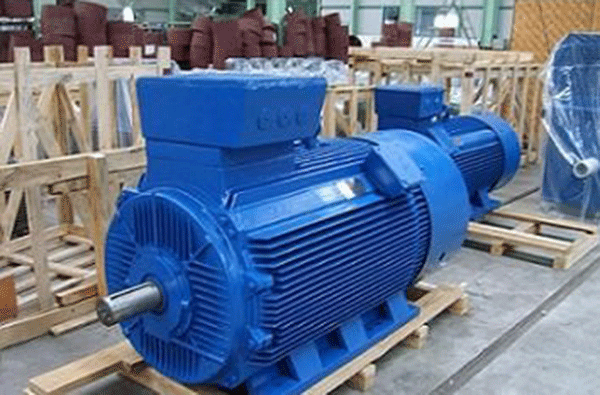

      西安泰富西玛电机有限公司生产的YVFE3系列超高效变频调速三相异步电动机是在YE3系列电机基础上派生的变频电机，其效率达到IE3的超效率标准。在结构方面，其散热片采用平行、垂直分布的形式，结构新颖，外形独特，接线盒位于电机顶部，便于用户接线。机座、端盖等零部件设计合理，使整机噪音更低，震动更小，采用轴流通风机强迫通风，保证电机在低速恒转矩长期运行时温升不超过规定值，充分考虑变频器电源供电对电机设计所产生的不良影响，保证电机在高频时的过载能力，又能在低频时保持恒转矩输出。
